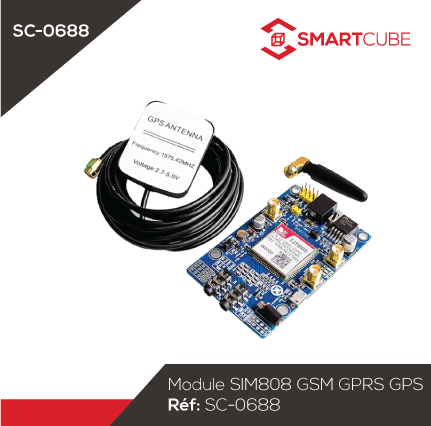

SIM808 Module GSM GPRS GPS pour Arduino Raspberry Pi Support 2G 3G 4G SIM Card

1. Trois interfaces d’entrée d’alimentation: interface DC044 et V_IN et une interface de batterie au lithium. Notez que: La plage de DC044 et de l’entrée de tension de la broche V_IN est comprise entre 5 et 26 V; lorsque vous utilisez le 5 V comme alimentation, assurez-vous que l’alimentation peut fournir un courant de 2A. La plage de tension d’alimentation de la batterie au lithium est comprise entre 3,5 et 4,2V.
2. Commutateur: Il est utilisé pour ouvrir / fermer l’alimentation d’entrée du module. Lors de l’utilisation, veuillez confirmer que la bascule est passée à l’état OUVERT (près de la carte à l’intérieur).
3. Interface d’antenne SMA: il existe une interface d’antenne GSM, une interface d’antenne GPS intégrée et une interface d’antenne BT.
4. Bouton de démarrage: lorsque la carte est sous tension, le voyant (PWR) s’allume. Après un appui long (environ 2 secondes) sur ce bouton, les trois autres voyants sont allumés. Et l’un d’eux commence à clignoter; cela suggère que SIM808 commence à fonctionner maintenant. Lorsque l’alimentation, l’antenne GSM et GPS et la carte SIM sont correctement connectées au module, le voyant clignote lentement (voyant de 3 secondes de 1 seconde), ce qui indique que le module est enregistré sur le réseau et vous pouvez passer un appel ou un appel. faire autre chose.
5. Interface série TTL: une interface de niveau TTL. Notez que: La broche de VMCU est utilisée pour contrôler le haut niveau de TTL UART, afin de réaliser une correspondance entre les systèmes 1.25V / 3.3V / 5V. Par exemple, si vous souhaitez utiliser la MCU 51 pour contrôler cette carte, la broche de la VMCU doit être connectée au DC5V. Et si vous utilisez le MCU STM32, la broche du VMCU doit être connectée au DC3.3V. Les broches de RXD est le RXD de SIM808 et les broches de TXD est le TXD de SIM808. La broche de V_IN peut connecter le pouvoir, la fonction de cette broche a la même fonction de DC044.
6. Interface USB: Cette interface sert uniquement à mettre à jour le firmware du module SIM808.
